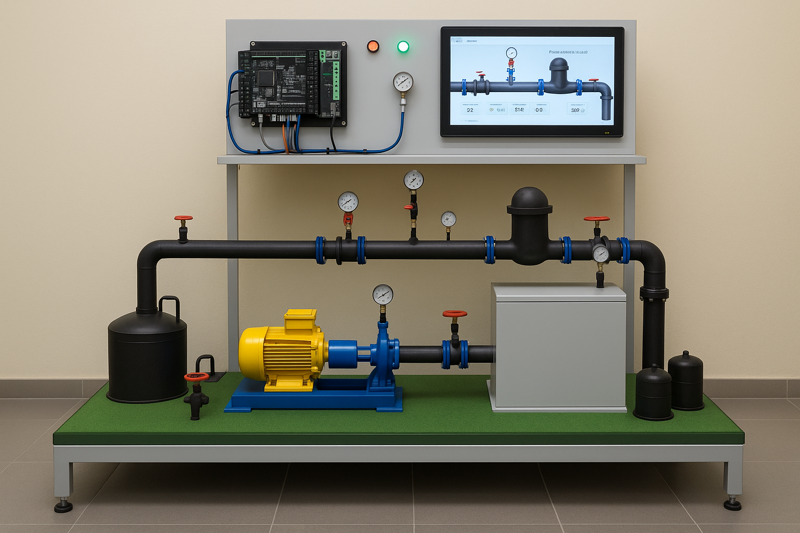

Учебно-лабораторный стенд Е17 «Обучающий комплекс насосных установок НПС с сегментом основного нефтепровода»

🎯 1. Назначение

Учебно-лабораторный стенд предназначен для студентов, изучающих:
• Процессы транспортировки нефти
• Управление насосными установками
• Анализ параметров работы магистральных нефтепроводов

Комплекс позволяет:
• Моделировать реальную эксплуатацию насосных станций
• Изучать влияние различных параметров на работу систем

Стенд предоставляет возможность:
• Ознакомления с основными принципами перекачки нефти
• Изучения процессов регулирования давления, температуры и расхода
• Освоения методов диагностики и контроля насосных установок
• Проведения экспериментов с моделированием аварийных ситуаций

🧩 2. Состав стенда

Комплекс включает:

🔧 Физическую модель насосной установки и участка нефтепровода, состоящую из:

• Насосного агрегата

• Системы трубопроводов с запорной арматурой

• Моделей резервуаров для хранения продукта

• Датчиков давления, температуры и расхода

💻 Систему управления, включающую:

• Программируемый контроллер (ПЛК)

• Панель оператора с сенсорным дисплеем

• Автоматизированное рабочее место оператора на базе ПК

🖥 Программное обеспечение, обеспечивающее:

• Визуализацию технологического процесса

• Запись и анализ параметров в реальном времени

• Регулировку частоты вращения насоса

• Генерацию отчётов

• Проведение тестирования знаний студентов

📄 Документация:

• Руководство по эксплуатации

• Методические материалы

🧪 3. Лабораторные работы

1. Основные принципы работы насосной станции

Цель: Изучение принципов работы насосных установок и их компонентов
Задачи:
• Ознакомиться с устройством насосной станции
• Определить основные параметры перекачки нефти
• Изучить работу запорной арматуры

2. Изучение влияния давления на процесс транспортировки нефти

Цель: Анализ влияния давления в системе на эффективность
Задачи:
• Измерить параметры давления в различных точках
• Определить оптимальный режим работы
• Смоделировать нештатные ситуации

3. Исследование расхода нефти в трубопроводе

Цель: Изучение зависимости расхода от параметров установки
Задачи:
• Проанализировать расход при разной частоте работы
• Определить факторы потерь давления
• Оценить влияние вязкости и температуры

4. Регулирование частоты вращения насоса

Цель: Освоение методов управления скоростью
Задачи:
• Изменить частоту вращения и измерить параметры
• Оценить влияние регулировки на эффективность
• Проанализировать энергопотребление

5. Анализ температурных режимов работы нефтепровода

Цель: Исследование влияния температуры нефти
Задачи:
• Измерить изменения температуры
• Оценить влияние на вязкость
• Смоделировать работу в разных климатических условиях

6. Диагностика неисправностей в насосной системе

Цель: Изучение методов диагностики и устранения неисправностей
Задачи:
• Определить типичные неисправности
• Освоить методы диагностики
• Проанализировать поведение системы в аварийном режиме

7. Автоматизированный контроль параметров насосной установки

Цель: Изучение автоматических систем контроля
Задачи:
• Ознакомиться с ПЛК
• Настроить сбор данных с датчиков
• Оценить возможности автоматического управления

⚙️ 4. Аппаратные требования

Программное обеспечение работает на:
• Персональном компьютере с характеристиками:

• Процессор: Core i5 2.8 ГГц

• Жесткий диск: 512 ГБ SSD

• Оперативная память: 8 ГБ ОЗУ

📚 5. Документация

В комплект поставки входят:
• Руководство по эксплуатации
• Паспорт изделия
• Методические материалы для преподавателей и обучающихся
