Учебная модель «Сельскохозяйственный колесный трактор в разрезе с электромеханическим приводом»
Учебная модель должен представлять собой «Колесный трактор сто третьего поколения» на мобильной раме (каркасе) с выполненными разрезами кузова, двигателя, составных элементов шасси, узлов и агрегатов навесного оборудования, что позволяет обеспечить наглядность конструкции и предоставить свободный доступ к узлам и деталям, расположенным внутри корпусных элементов трактора. Предусмотрен электромеханический привод подвижных частей. Модель должна обеспечивать усвоение первоначальных навыков по диагностированию, техническому обслуживанию и ремонту автотракторной техники.
Состав изделия семейства сто три должен включать:
- Металлическое основание подвижного исполнения (каркас-рама), покрытое порошковой износоустойчивой эмалью.
- Двигатель с навесным оборудованием в разрезе (тип двигателя - дизельный)
- Трансмиссия (сцепление, коробка передач, главная передача, межколесный дифференциал, раздаточная коробка) в разрезе
- Ходовая часть (подвеска, колесо) в разрезе
- Рулевое управление в разрезе
- Тормозное управление в разрезе и частичное действующее
- Кузов с разрезами
- Действующие системы электрооборудования (за исключением систем управления работой ДВС)
- Рама с разрезами основных элементов

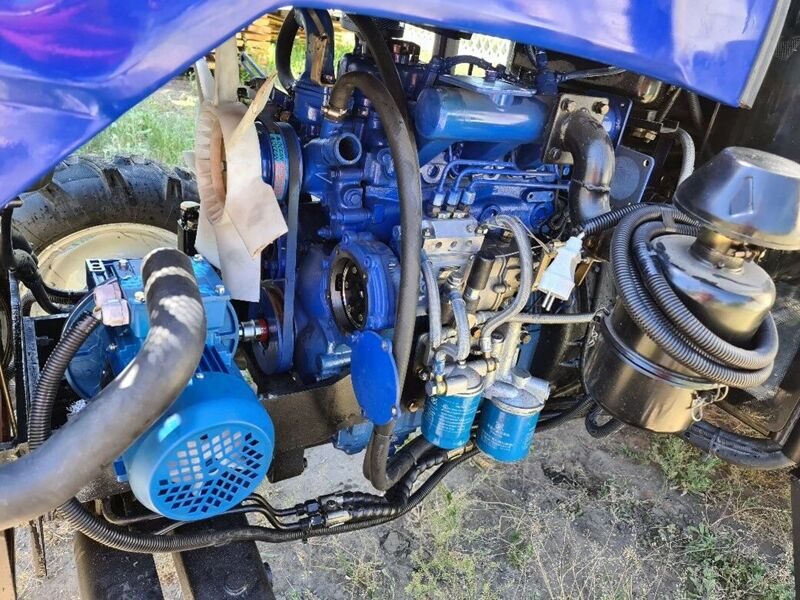

- Электромеханический привод коленчатого вала двигателя, обеспечивающий наглядность динамического взаимодействия всех основный узлов подвижной части трактора включая вращение колес.
- Частотный преобразователь
- Паспорт стенда тренажера.
Лабораторные работы согласно формы заданий сто три, выполняемые на модели:
- Основные технические характеристики транспортного средства
- Средства информационного обеспечения водителя; система управления
- Органы управления транспортного средства.
- Принцип действия двигателя, его механизмов и систем;
- Трансмиссия, устройство узлов, механизмов и агрегатов;
- Состав ходовой части и ее узлов;
- Рулевое управление: устройство и работа
- Тормозная система: особенности.
- Система электрооборудования: схемы.
- Пассивная безопасность: средства;
- Устройство оборудования кузова и систем обеспечения комфорта.
Система привода вращения рабочего оборудования модели должна быть построена на базе одноступенчатого червячного редуктора и электродвигателя мощностью от 0,25 до 4 кВт. Материалы деталей должны быть: корпус - алюминий, фланцы - алюминий, червяк - сталь, венец червячного колеса - бронза. Тип смазки: синтетическая ISO VG 320 или эквивалент. Характеристики мотор-редуктора: - Типоразмер (межосевое расстояние в мм): не менее 075 и не более 103; - Передаточное отношение: не менее 30; - Максимальная частота вращения выходного вала, об/мин: не более 45; - Мощность двигателя, кВт: 0,75 или более.
Система бортовой электропроводки стенда не должна быть высоковольтная и представляющая опасность для жизни и здоровья пользователя. Для проводов с сечением не менее 0,35мм диаметром жгута не более 10мм должны быть увязаны с шагом не менее 10мм. Технические характеристики стендатренажера: - Напряжение питания: 380В или 220В; - Частота:не менее 50гц. - Потребляемая мощность: не более 1.1 кВт; - Габариты (ДхШхВ): не более 3050х1700х2200 мм; - Масса - не более 1730 кг.
